揺動バレル亜鉛めっきライン

全自動キャリア式 揺動バレル 酸性塩化亜鉛めっき浴

三価白 三価青白(ユニクロ色) 三価ブラック (六価クロメート要相談) ベーキング

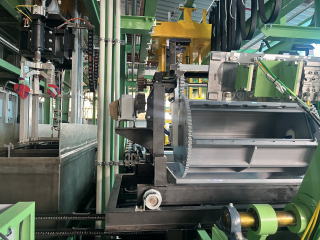

 非常に珍しい「揺動バレル」を使用しためっき装置です。揺動バレルとは、バレルを360度回転させずに、180度回転をピストンさせることで品物を撹拌させる方法です。通常の回転バレルと比較すると、長いものが絡まらずにめっき出来ること。共刷りが柔らかいので、傷を抑制できること。半回転で絡まっても、次の逆回転でもとに戻ろうとするので、変形が抑えられること。特に弊社では蓋がない開放型のバレルを採用することで、蓋に品物が挟まってしまうことによる、部分的不めっき等の不良発生を抑えられる事が出来ます。

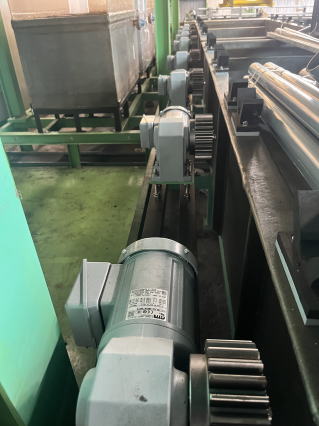

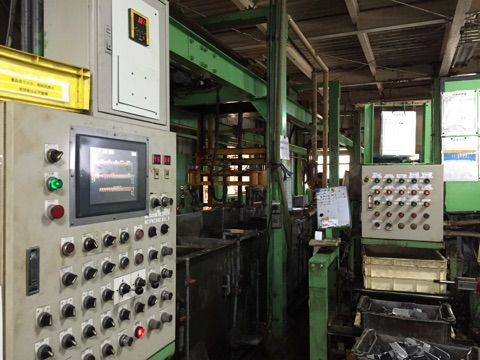

 全自動キャリア式の設備で、最新式のシーケンサーにて制御運転しております。非常に細かな設定が可能で、大量生産可能です。

 めっき液種は酸性塩化亜鉛めっき浴を採用。電流効率が最高の液で、光沢、三価の色調も最もきれいにめっきできます。水素脆化率も低いので、破断等の懸念も少ないです。ベーキング処理にも対応しております。亜鉛めっき浴の中では唯一鋳物へのめっきも可能です。

 バレルサイズ800㎜と中型、少々小型気味のバレルサイズです。めっき液量8000リットル。物によりますが時間辺り500㎏~めっき可能です。

めっき実績一覧

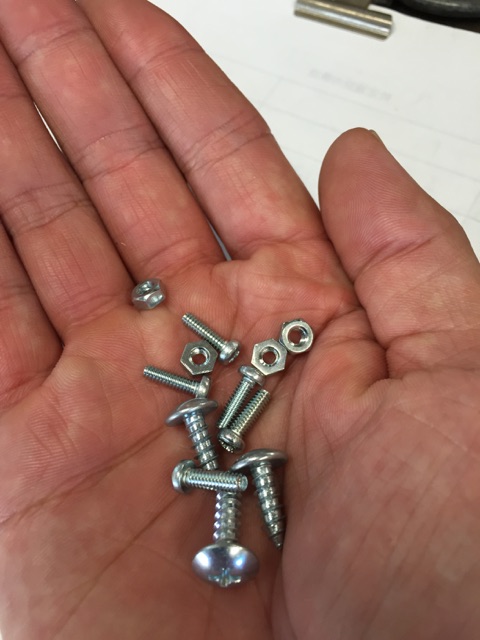

M3~M12ボルト 頭形状問わず 最長L寸490㎜程まで実績あります。熱処理品、セムス可能
雌ネジ     六角ナット、板ナット

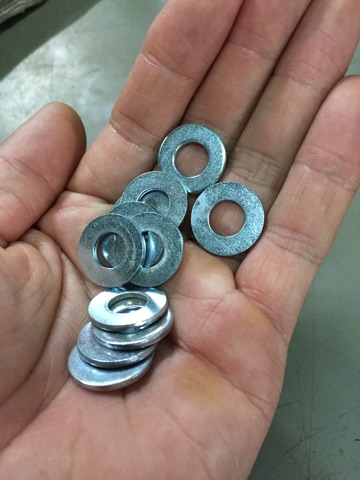

平板      ワッシャー等薄板が蓋に挟まったりしません。0.8㎜厚の平板品板バネ等
プレス品    1.2㎜厚の金具等を引っかけからガラめっきに変更できました。変形無。
バネ      スプリング、ワッシャー、板バネ各種
その他微細部品から拳サイズの物、特に長細いものの変形を抑えるめっき可能です。

主なユーザー様業種

自動車関係    ボルト、ワッシャー、取付台座等
自転車部品    ブレーキ回りの部品等
輸送機器関係   キャスター部品、小さいヨーク、アクスル部、座等
弱電部品、家電  ネジ等精密部品
電材関連     パイプ、サドル、ナット等
住宅、建築関係  ボルト、ナット、EV部品、小さい建築金物
医療、介護    ベッドパーツ

どのような物でも御見積もりさせて頂きます。お問い合わせページからお願い致します。

平成27年埼玉県めっきコンクール最優秀賞受賞

各種有害物質規制等対応可能。証明書発行致します。
